产品概述

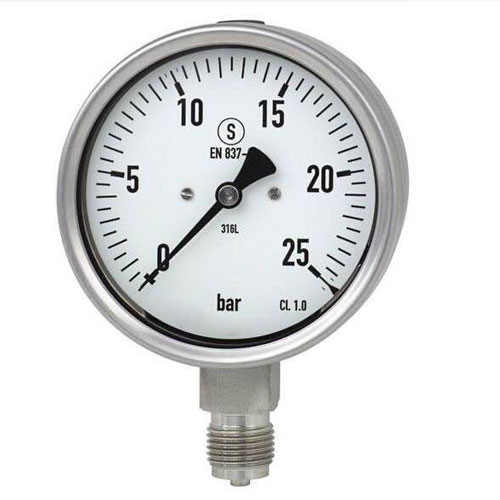

NJY-60B 、NJY-100B 、NJY-150B 及NJY-60B-Z 、NJY-100B-Z 、NJY-150B-Z 系列不锈钢压力表。
压力表是通过弹簧管在被测介质压力或真空作用 下产生弹性形变，引起管端位移，将被测压力转换成 位移量并传给齿轮传动机构，带动了同轴的指针转动， 在刻度盘上指示出被测的压力值。
使用须知
1．仪表应垂直安装，并力求与测量点间保持同一水平位置，否 则须相应地计入液位差所引起的附加误差。
2．仪表经常使用的压力应为其分度上限的2/3 为宜。
3．仪表定期维修时如确需开启表盖，宜借助专用工具进行。
4 ．当充液仪表安装完成后取下原有护塞，安装上可调试护塞 （已配）并将阀针上的箭头放置在垂直面上位置。
| 主要技术指标 | |
测量范围、准确度及接头螺纹尺寸 | |
型号 | Y-60BF 系列、Y-100BF 系列、Y-150BF 系列 |
| 测量范围 MPa | Y-60BF 系列：0~0.16 至 60，-0.1~0.5 至 2.4 Y-100BF 系列：0~0.1 至 60，-0. 1~0 至 2.4 Y-150BF 系列：0~0.1 至 60，-0. 1~0 至 2.4 |
| 准确度等级 | Y-60BF 系列：2.5 Y-100BF 系列：1.0，1.6，2.5 Y-150BF 系列：1.0，1.6，2.5 |
| 接头螺纹尺寸 | Y-60BF 系列：M14×1.5 Y-100BF 系列：M20×1.5 Y-150BF 系列：M20×1.5 |
| 使用环境温度 | 普通型为（-40~70）°C；(外壳内充硅油） 抗震型为（-25~+70）°C； |
| 抗工作环境振动 | 普通型为 V•H•3 级； 抗震型为 V•H•4 级； |
| 外壳防护等级 | IP66 |
| 电器设备外壳对外界机械碰撞的防护等级 | IK07 |
| 产品执行标准 | 普通型按 GB/T 1226； 抗震型按 JB/T 6804； |
| 计量器具型式批准编号 | 2020F180-31 |
| 主要零部件材料 | |
接头 | Y-60BF 系列：0Cr18Ni9（304） Y-100BF 系列：0Cr18Ni9（304）、0Cr17Ni12Mo2（316） Y-150BF 系列：0Cr18Ni9（304）、0Cr17Ni12Mo2（316） |
| 弹簧管 | Y-60BF 系列：0Cr17Ni12Mo2（316） Y-100BF 系列：0Cr17Ni12Mo2（316） Y-150BF 系列：0Cr17Ni12Mo2（316） |
| 外壳 | Y-60BF 系列：0Cr18Ni9（304） Y-100BF 系列：0Cr18Ni9（304） Y-150BF 系列：0Cr18Ni9（304） |
| 仪表安装型式 | |
仪表按螺纹接头及安装方式 | 直接安装压力表、 嵌装（盘装）压力表、凸装（墙装）压力表 |
直接安装压力表 | 径向直接式 轴向偏心直接式 轴向同心直接式 |
| 嵌装（盘装）压力表 | 轴向偏心嵌装式 轴向同心嵌装式 |
凸装（墙装）压力表 | 径向凸装式 轴向同心凸装式 |
