产品概述

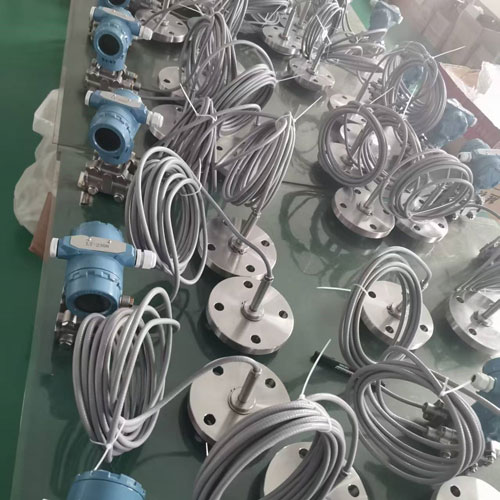

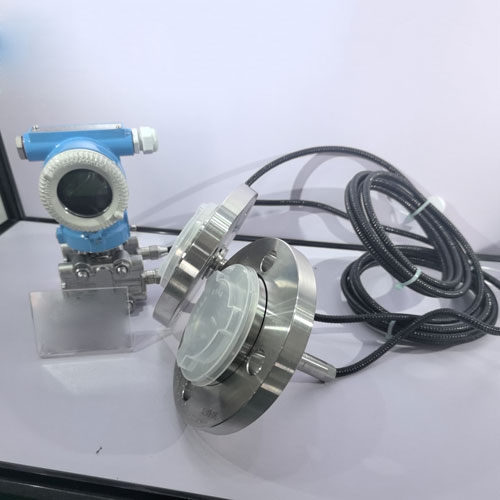

NJ3051L、NJ3051Y 智能法兰压力、液位变送器是用世界先进的单晶硅压力传感器技术与专利封装工艺，精心研制出的一款国际领先技术的高性能压力变送器。该产品采用专利双过载保护膜片设计，内部电路防浪涌保护设计，可准确测量表压、绝压、流量、真空度、液位和密度。
产品特点
■ 采用先进的单晶硅差压传感器
■ 两线制，4～20mA 模拟输出，HART® 协议数字通讯
■ 智能 LCD 液晶表头带背光
■ 兼有远传和本地零点、量程调整
■ 品种齐全，精度高，稳定性好
■ 隔爆壳体结构，抗变频干扰能力强
■ 高静压、高过载保障
■ 专利双过载保护膜片设计
■ 防雷保护电路设计
用途及行业
■ 环保污水、石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航空军用等行业的过程控制领域
| 技术参数 | |
量程范围 | 0～10kPa…3MPa |
测量类型 | 压力、液位 |
| 供电输出 | 4～20mA+HART®协议(10.5V～36V，一般 24V) |
| 精度 | ±0.1%FS |
| 温漂 | ±（0.1＋0.1×量程比）%FS（@-10～70℃） |
| 环境温度 | -40℃～85℃；带液晶表头-20℃～70℃ |
| 介质温度 | -40℃～120℃ |
储存温度 | -40℃～85℃ |
绝缘电阻 | ≥100MΩ/500VDC( 200MΩ/250VDC) |
| 防护等级 | IP65 |
| 安装影响 | 零点不大于 0.4kPa，可通过清零功能校正 |
| 静压影响 | 零点影响 0.15 量程比%FS/4MPa |
| 满程影响 | 0.25%FS/4MPa |
| 长期稳定性 | ±0.2%FS/2年 |
| 结构特性 | |
膜片材质 | 316L、钛、哈 C、不锈钢衬四氟 |
排气/排液阀 | 316不锈钢（仅 BP3051L） |
| O 型圈 | 氟橡胶与硅橡胶组合（与测量介质接触） |
| 灌封液 | 硅油 |
| 法兰和夹块 | 304 不锈钢（T 型膜头材质为 316L） |
| 软态毛细管 | 304 不锈钢（仅 BP3051Y） |
| 壳体材料 | 压铸铝环氧树脂涂层 |
| 电气接口 | M20×1.5、NPT1/2 |
| 工艺接口 | NJ3051L/BP3051Y 高压端：DN25 PN4.0、DN50 PN4.0、DN80 PN1.6 NJ3051Y 低压端：DN25 PN4.0、DN50 PN4.0、DN80 PN1.6 NJ3051L 低压端：M20×1.5 带焊管 |
